Tub d'intercanviador de calor de coure níquel (C70600/C71500)

Gnee Steel (Tianjin) Co., Ltd. és un dels fabricants i proveïdors més professionals de tubs d'intercanviador de calor de coure níquel (c70600/c71500) a la Xina, també admet un servei personalitzat. Benvingut a comprar tub d'intercanviador de calor de níquel de coure amb descompte (c70600/c71500) per a la venda aquí a la nostra fàbrica. Hi ha productes de qualitat i preu raonable.



En els sectors de l'enginyeria marina i del petroli i el gas offshore, la naturalesa implacable de la corrosió de l'aigua de mar requereix materials que van més enllà dels aliatges estàndard.Tub intercanviador de calor de coure níquelsolucions, concretamentC70600 (90/10)iC71500 (70/30), s'han convertit en el referent de la indústria en durabilitat i eficiència tèrmica. Com a especialitzatsfabricants de tubs d'intercanviador de calor de coure níquel, produïm tubs sense costures dissenyats per formar una pel·lícula d'òxid protectora natural, que garanteix la fiabilitat-a llarg termini en entorns d'aigua de mar-d'alta velocitat.

Obteniu el vostre pressupost prioritari avui



Els dos més habitualstub intercanviador de calor de coure níquelels aliatges sónC70600 (90/10)iC71500 (70/30). La taula següent mostra les diferències per ajudar-vos a seleccionar l'aliatge adequat per al vostreintercanviador de calor de carcassa i tub.

Propietat	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Composició nominal	90% coure, 10% níquel, 1,4% ferro, 0,8% manganès	70% coure, 30% níquel, 0,5% ferro, 0,5% manganès
Resistència a la tracció (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Límit de rendiment (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Conductivitat tèrmica	29 BTU/(hr·ft· grau F) (50 W/m·K)	17 BTU/(hr·ft· grau F) (29 W/m·K)
Límit de velocitat de l'aigua de mar	Fins a 3,5 m/s (11,5 peus/s)	Fins a 4,5 m/s (15 peus/s)
Resistència a la corrosió	Excel·lent per a l'aigua de mar en general	Superior per a aigua de mar-alta, àcida o contaminada
Cost relatiu	Mitjana-Alta	El més alt
Millor Aplicació	condensador de l'intercanviador de calor, Evaporador de tub de closcaen vaixells, plataformes offshore	Condensadors de centrals elèctriques,caldera d'intercanviador de caloramb aigua de mar d'alta-temperatura i servei de gas agre



Quan triar C70600:

Refrigeració general per aigua de mar en vaixells i plataformes offshore

tub intercanviador de calor de coure vs cuproníquel – C70600és la resposta estàndard per a la majoria de les tasques marines

Projectes-conscients del pressupost que encara necessiten una excel·lent resistència a la corrosió



Quan triar C71500:

Aigua de mar{0}}alta velocitat superior a 3,5 m/s

Aigua de mar contaminada o salobre amb sulfur d'hidrogen

Alta{0}}temperaturaintercanviador de calor de carcassa i tubaplicacions (per sobre de 120 graus / 250 graus F)

Servei de gas agre o amoníac oncorrosió del tub de l'intercanviador de calor de coureés un risc conegut

Aplicacions que requereixen màximesperança de vida del tub de l'intercanviador de calor de coure(30+ anys)



Per a un detalltub intercanviador de calor de coure vs acer inoxidablecomparació en aigua de mar,C70600iC71500superen la majoria dels graus d'acer inoxidable en resistència a la corrosió de les esquerdes i a la picada.

Envieu les vostres condicions d'aigua de mar



Excel·lent resistència a la corrosió per erosió

L'aigua de mar a velocitats superiors a 1,5 m/s erosionaC12200iC44300. C70600mànecs de tub fins a3.5 m/s. C71500mànecs de tub fins a4.5 m/s. Això vol dir més petitdiàmetre del tub de l'intercanviador de calori majors coeficients de transferència de calor.



Resistència a la bioincrustació natural

Les superfícies de níquel de coure alliberen ions de coure que impedeixen la fixació de percebes i musclos. Atub intercanviador de calor de coure níquelEl paquet requereix una neteja menys freqüent que l'acer inoxidable o el titani.



Bona fabricabilitat

C70600iC71500es pot doblegarintercanviador de calor de tubs uconfiguracions, incorporadeslàmines de tub, i s'ha ampliat amb l'estàndardExpansió del tub de l'intercanviador de calorequipament.



Esperança de vida provada

Esperança de vida del tub de l'intercanviador de calor de coureperC70600en aigua de mar neta és20 a 30 anys. PerC71500, espera30+ anys. Hi operen molts vaixells de guerratub intercanviador de calor de coure níquelpaquets durant 40 anys amb la química adequada de l'aigua.



Aplicacions habituals per al tub d'intercanviador de calor de coure níquel:

condensador de l'intercanviador de caloren vaixells, submarins i plataformes offshore

Evaporador de tub de closcaen plantes dessalinitzadores

condensador de tubs ua les centrals elèctriques

intercanviador de calor hvacen vaixells marins

caldera d'intercanviador de calorescalfadors d'aigua d'alimentació

intercanviador de calor de carcassa i tuben plantes químiques que processen fluids corrosius



SubministremC70600iC71500no només com a tubs rectes nus, sinó com a components acabats preparats per a la instal·lació al vostreintercanviador de calor de carcassa i tub. A continuació es mostra la nostra oferta completa.

Tubs de níquel de coure nus

Paràmetre	C70600 (90/10)	C71500 (70/30)	Aplicació comuna
OD: 5/8 de polzada (15,88 mm)	En estoc	Fet per encàrrec	Marinaintercanviador de calor hvac, cotxe intercanviador de calorrefrigeradors
OD: 3/4 de polzada (19,05 mm)	En estoc	Estoc limitat	tub d'intercanviador de calor de coure de 19 mm– El més habitual per als condensadors marins
OD - 1 polzada (25,4 mm)	En estoc	Fet per encàrrec	Evaporador de tub de closca, central elèctricacondensador de tubs u
OD: 1,25 polzades (31,75 mm)	Fet per encàrrec	Fet per encàrrec	Granintercanviador de calor de carcassa i tub
OD: 1,5 polzades (38,1 mm)	Fet per encàrrec	Fet per encàrrec	Sistemes d'aigua de mar{0}}alt flux
Gruix de paret	0,7 mm - 3,0 mm	0,7 mm - 3,0 mm	Murs més gruixuts per alt risc d'erosió
Longitud	1m – 30m	1m – 30m	Estoc estàndard de 6 m; tallat a la longitud exacta disponible
Tolerància (DO)	± 0,05 mm	± 0,05 mm	ReuneixASTM B111 pdfrequisits



Tubs de níquel de coure en U

Fabriquemintercanviador de calor de tubs ucomponents enC70600iC71500activatDobladores de mandril CNCper garantir un radi consistent, sense ovalitat i sense puntuació interna.



Paràmetre	C70600 (90/10)	C71500 (70/30)
OD: 5/8 de polzada (15,88 mm)	En estoc	Fet per encàrrec
OD: 3/4 de polzada (19,05 mm)	En estoc	Estoc limitat
OD - 1 polzada (25,4 mm)	En estoc	Fet per encàrrec
OD: 1,25 polzades (31,75 mm)	Fet per encàrrec	Fet per encàrrec
OD: 1,5 polzades (38,1 mm)	Fet per encàrrec	Fet per encàrrec
Gruix de paret	0,7 mm - 2,5 mm	0,8 mm - 2,5 mm
Radi de curvatura mínim (línia central)	1,5 x OD	2,0 x OD
Longitud de la cama (part recta)	500 mm - 12.000 mm	500 mm - 12.000 mm
Angle de flexió	180 graus (U estàndard)	180 graus (U estàndard)
Longitud tangent (després de la flexió)	25 mm - 100 mm	25 mm - 100 mm



Ràdios de curvatura en U estàndard per a OD comú (C70600):

OD del tub	CLR mínim (radi de la línia central)	Stock estàndard CLR
5/8 de polzada (15,88 mm)	23,8 mm (1,5 x OD)	25 mm, 30 mm, 38 mm
3/4 de polzada (19,05 mm)	28,6 mm (1,5 x OD)	30 mm, 38 mm, 45 mm
1 polzada (25,4 mm)	38,1 mm (1,5 x OD)	40 mm, 50 mm, 60 mm
1,25 polzades (31,75 mm)	47,6 mm (1,5 x OD)	50 mm, 60 mm, 75 mm
1,5 polzades (38,1 mm)	57,2 mm (1,5 x OD)	60 mm, 75 mm, 90 mm



Per a C71500, multipliqueu els radis anteriors per 1,33 (mínim 2,0 x OD).



Opcions de tub de curvatura en U:

La mateixa longitud de cama– ambdues cames iguals (el més comú perintercanviador de calor de paquets de tubs en U)

Longitud desigual de la cama- per a específicslàmina de tubmaquetes

Tangent llarga– secció recta ampliada després del revolt perenrotllament del tub de l'intercanviador de caloren un segonlàmina de tub

Tangent curta– secció recta mínima per compactecondensador de tubs udissenys



Especificacions de qualitat U Bend:

Ovalitat després de la flexió:Menys del 5% de la DO

Aprimament de la paret a l'àpex del corbat:Menys del 10% del gruix nominal de la paret

Acabat superficial:No hi ha esquerdes, ratlles ni ondulacions visibles amb un augment de 10x

Recuit per alleujar l'estrès:Disponible a petició percorrosió del tub de l'intercanviador de calor de coureprevenció en amoníac o servei àcid



Paquets de tubs de níquel de coure prefabricats-

Muntem el teuTub C70600oTub C71500en paquets complets preparats per inserir-los al vostre shell existent.

Tipus de paquet	Descripció	Aplicació típica
Paquet de tubs en U	Bescanviador de calor de tub en Uiintercanviador de calor de paquets de tubs en Uamb corbes de mandril CNC. Radi de corbat mínim 1,5 x OD perC70600, 2,0 x OD perC71500.	Marinacondensador de l'intercanviador de calor, condensador de tubs uals vaixells
Paquet de tub recte	Rectetub intercanviador de calor de coure níquelamb els dos extrems preparatsenrotllament del tub de l'intercanviador de calor.	Bescanviador de calor de carcassa i tubamb paquet desmuntable
Paquet de tubs aletes	Tub amb aletes de coure per a intercanviador de caloramb aletes baixes integrals o aletes altesC70600oC71500.	Refrigerat-per aireintercanviador de calor hvac, intercanviador de calor d'airesistemes en ambients marins
Paquet d'evaporador de tubs de carcassa	Paquet especialitzat amb tubs de superfície millorats per a l'ebullició.	Evaporador de tub de closcaen refrigeració o dessalinització

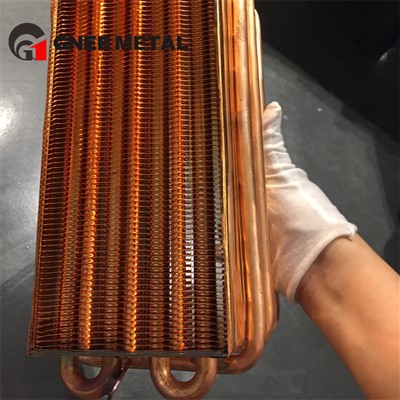

Tubs amb aletes de níquel coure

Per a aplicacions on el fluid-del costat de la carcassa és aire o gas, oferimtub amb aletes de coure per a intercanviador de calorenC70600iC71500.

Tipus d'aleta	Diàmetre exterior del tub base	Densitat d'aletes	Aplicació
Aleta baixa integral (tipus L-)	5/8", 3/4", 1"	16 – 40 aletes/polzada	Aigua de mar-refredadaintercanviador de calor hvac, condensador de l'intercanviador de calor
Aleta alta (extruïda)	3/4", 1"	8 – 11 aletes/polzada	Refrigerat-per aireintercanviador de calor de carcassa i tuben plataformes offshore
Superfície millorada (tipus E-)	5/8", 3/4"	26 – 52 aletes/polzada	InundatEvaporador de tub de closcaamb el costat de la closca d'aigua de mar

Nota:Tubs amb aletes dinsC71500estan disponibles, però requereixen terminis de lliurament més llargs a causa de la major resistència de l'aliatge.



Accessoris de coure níquel i components de xapa de tubs

A tub intercanviador de calor de coure níquelnomés és tan fiable com les seves connexions. Subministrem components coincidents per completarintercanviador de calor de carcassa i tubmuntatge.

Component	Opcions de material	Descripció
Full de tub	C70600, C71500, Llautó Naval, Bronze Alumini	Perforat al teupas del tubi maquetació. Compatible ambExpansió del tub de l'intercanviador de calorirodament del tub.
U-Suports doblegats	C70600o acer inoxidable 316L	Evita la vibració del tubintercanviador de calor de paquets de tubs en Uassemblees.
Ànodes de sacrifici	Alumini o zinc	Adjunt alàmina de tubper prevenircorrosió del tub de l'intercanviador de calor de coureen servei greu d'aigua de mar.
Caps finals i virolles	C70600	Protegeix els extrems dels tubs de la corrosió per erosió a les entrades d'-alta velocitat.
Plaques deflectores	C70600o Llautó Naval	Admet tubs i dirigeix ​​el flux-lateral de la closca cap a dinsintercanviador de calor de carcassa i tub.
Juntes de segellat	EPDM, Viton o Neoprè	Per a segells de xapa de tub-a-tub en dissenys de xapa de tub doble.

Com doblegar el tub de l'intercanviador de calor de coure níquel

Els aliatges de coure níquel requereixen més força per doblegar-se queC12200. Utilitzeu adoblador de mandrilamb un radi de curvatura mínim de1,5 x ODperC70600i2,0 x ODperC71500. Per aintercanviador de calor de tubs u, recomanem la flexió de fàbrica en lloc de la flexió de camp.



Com soldar el tub de l'intercanviador de calor de coure níquel

Percom soldar el tub de l'intercanviador de calor de coureenC70600oC71500:

ÚsMetall d'aportació CuNi(ERCuNi per a C70600, ERCuNi-2 per a C71500)

Soldadura TIG amb purga d'argó

No cal preescalfar, però la temperatura entre passades hauria de mantenir-se per sota dels 150 graus (300 graus F)

El tractament tèrmic post-soldadura no és necessari

La soldadura forta també és possible ambBCuP-5farciment, però les juntes soldades són més resistents per a alta-pressióintercanviador de calor de carcassa i tubaplicacions.



Enrotllament i expansió del tub de l'intercanviador de calor

Tub C70600iTub C71500enrotllar i expandir-se de manera similar a altres aliatges de coure. Utilitzeu una calculadora de parell de rodament específica per al níquel de coure. La força més alta deC71500requereix aproximadamentUn 20-30% més de parell de rodatgequeC70600.



Disseny de làmina de tubs d'intercanviador de calor

Pertub intercanviador de calor de coure níquel, ellàmina de tubhauria de serllautó naval, bronze d'alumini, oníquel de coureper evitar la corrosió galvànica. Eviteu les làmines de tubs d'acer inoxidable o d'acer al carboni amb tubs de coure níquel.



Com netejar el tub de l'intercanviador de calor de courefet de coure níquel requereix cura per preservar la capa protectora d'òxid.



Neteja química:

Úsinhibit l'àcid cítricoàcid sulfàmicper eliminar l'escala

No utilitzeu mai àcid clorhídric– ataca el níquel coure

Per a la bioincrustació, utilitzeudiòxid de clorocloracióa nivells controlats (per sota de 0,5 ppm residual)



Neteja mecànica:

Úsraspalls de nilóosistemes de neteja de-bales de goma

No utilitzeu mai raspalls d'acer o raspalls metàl·lics: treuen la pel·lícula protectora

PerCom netejar el tub de l'intercanviador de calor de courepaquets ambintercanviador de calor de tubs ugeometria, utilitzeu raspalls d'eix flexible dissenyats especialment



Mesures preventives:

Mantenir la velocitat de l'aigua de mar per sobre1.5 m/sper evitar la sedimentació

Eviteu la velocitat per sota0.5 m/sque permet la fixació de biofouling

Percorrosió del tub de l'intercanviador de calor de couremonitorització, instal·lar cupons de corrosió al sistema



Esperança de vida del tub de l'intercanviador de calor de coureperC70600en -un servei d'aigua de mar ben mantingut20 a 30 anys. PerC71500, espera30+ anys.



Què és un tub d'intercanviador de calor de coure níquel?

A tub intercanviador de calor de coure níquelés un tub sense soldadura fet d'aliatges de coure-níquel, normalmentC70600 (90/10)oC71500 (70/30). Està dissenyat específicament perintercanviador de calor de carcassa i tub, condensador de l'intercanviador de calor, iEvaporador de tub de closcaaplicacions en aigua de mar i ambients corrosius.



Quina diferència hi ha entre C70600 i C71500?

C70600conté un 90% de coure i un 10% de níquel.C71500conté un 70% de coure i un 30% de níquel.C71500té una resistència més alta, una major resistència a l'erosió (fins a 4,5 m/s vs 3,5 m/s) i mésesperança de vida del tub de l'intercanviador de calor de coure, però menor conductivitat tèrmica i més altaPreu del tub de l'intercanviador de calor de coure.



Per què utilitzar níquel de coure en lloc d'acer inoxidable per a l'aigua de mar?

En eltub intercanviador de calor de coure vs acer inoxidablecomparació d'aigua de mar, el níquel de coure ofereix:

Millor resistència a la corrosió per escletxes

Resistència a la bioincrustació natural (foules d'acer inoxidable)

Sense esquerdes per corrosió per tensió de clorur

Més fàcilenrotllament del tub de l'intercanviador de calori expansió



Tens tub C70600 a la venda en 3/4 de polzada?

Sí.Tub intercanviador de calor de coure de 3/4 de polzada(19,05 mm) polzadesC70600és una de les nostres mides més populars.Tub intercanviador de calor de coure de 19 mmenC70600està emmagatzemat per a la marinaintercanviador de calor hvacicondensador de tubs uaplicacions.



Què causa la corrosió del tub de l'intercanviador de calor de coure al níquel de coure?

Corrosió del tub de l'intercanviador de calor de coureenC70600oC71500és rar però pot ocórrer a partir de:

Erosió corrosió– velocitat superior a 4,5 m/s (C71500) o 3,5 m/s (C70600)

sulfur d'hidrogen– aigua de mar contaminada

Corrosió galvànica- connexió amb metalls més nobles (titani, grafit)



Proporcioneu ASTM B111 pdf per a tubs de coure níquel?

Sí. Sol·licitudASTM B111 pdfoASME SB111 pdfdel nostre equip. També oferimEN 12451iJIS H3300certificació.



Podeu subministrar un intercanviador de calor de paquets de tubs en C70600 o C71500?

Sí. Fabriquem completintercanviador de calor de tubs uiintercanviador de calor de paquets de tubs en Uassemblees enTub C70600iTub C71500. Envia el teulàmina de tubdibuix per a una cotització.



SB111 C70600 és el mateix que ASTM B111 C70600?

Sí.SB111 C70600és la designació del codi de caldera ASME.ASTM B111 C70600és la designació ASTM. Els requisits químics i mecànics són idèntics. Percaldera d'intercanviador de caloraplicacions que requereixen estampació ASME, especifiqueu-hoSB111 C70600.



Un embalatge deficient destrueix fins i tot el millor tub d'intercanviador de calor de coure. Com a fàbrica professional de tubs d'intercanviador de calor de coure que serveix tubs d'intercanviador de calor de coure als Estats Units, Europa, els Emirats Àrabs Units, l'Aràbia Saudita i l'Índia, seguim els estàndards d'embalatge d'exportació de grau -militar per garantir zero danys durant el transport marítim o aeri.



El nostre procés d'embalatge estàndard:

Etapa d'embalatge	Material / Mètode	Propòsit
Protecció individual del tub	Paper anti-VCI + tapes de plàstic	Evita la humitat, la pols i les ratllades a les superfícies interiors de l'intercanviador de calor de tubs de coure.
Empaquetament	Corretges de niló + separadors de fusta	Manté organitzades les mides del tub de l'intercanviador de calor de coure de 19 mm, 1 polzada o 5/8 polzades i lliure de vibracions-.
Barrera d'humitat	Embolcall de pel·lícula de PE gruixuda ({0}}reduït per calor)	Bloqueja la humitat durant els llargs viatges marítims al tub d'intercanviador de calor de coure Alemanya o Aràbia Saudita.
Embalatge exterior	Exporta-caixes de fusta contraxapada o caixes de fusta-acerades amb bandes	Resisteix l'apilament i la manipulació brusca. Cada caixa està etiquetada amb el número de comanda, l'aliatge (per exemple, SB111 C70600) i la quantitat.
Documentació	Llista d'embalatge + certificat de prova de molí (MTC) adjunt a l'exterior	Suport al despatx de duanes per als socis distribuïdors i distribuïdors de tubs d'intercanviador de calor de coure.

Per a comandes U-paquetes:L'intercanviador de calor de tubs en U i l'intercanviador de calor de paquets de tubs en U es col·loquen en plantilles d'acer dedicades dins de la caixa per evitar la distorsió del radi de flexió.



Tipus d'equip	Especificació / Capacitat	Impacte de la qualitat
Línia de colada contínua horitzontal	Capacitat de 10 tones	Produeix un tub d'aliatge de coure homogeni per a palanxes d'intercanviador de calor amb porositat zero.
Molí de perforació de tres-rolls	Fins a 60 mm OD	Control de precisió del gruix de la paret per a un gruix de paret del tub de l'intercanviador de calor fins a 0,5 mm.
Banc de dibuix en fred	5 sortejos en seqüència	Aconsegueix toleràncies estrictes sobre la longitud del tub de l'intercanviador de calor de coure i el diàmetre del tub de l'intercanviador de calor.
Línia de tall i redreçament	CNC servo{0}controlat	Tall lliure de rebaves-per a tubs d'intercanviador de calor de coure de 3/4 de polzada i 1 polzada per a la longitud exacta del projecte.
U-Màquina de doblegar	Tipus de mandril CNC	Produeix un condensador de tubs en U i un intercanviador de calor de paquets de tubs en U sense doblegar ni ovalitat.
Provador de corrents de Foucault	NDT (prova no-destructiva)	Inspecció del 100% del tub C70600 i del tub C71500 per a forats o esquerdes segons les normes pdf ASTM B111.
Comprovador hidrostàtic	Fins a 200 bar	Valida l'expansió del tub de l'intercanviador de calor i la integritat del rodatge del tub.
Espectròmetre	Emissió òptica (OES)	Confirma la composició química dels graus ASME SB111, EN 12451 i JIS H3300 a cada lot.



Les nostres certificacions i compliment:

ASTM B111 pdf i ASME SB111 pdf traçabilitat completa.

Sistema de gestió de la qualitat ISO 9001:2015.

S'accepten-inspeccions de tercers: SGS, BV, Lloyds o TUV.

Informes de proves d'esperança de vida del tub de l'intercanviador de calor de coure disponibles a petició.

Obteniu pressupost ràpid i pla de logística
